Features

追求优秀的设计

Q 系列

• 耐紫外线
• 防护等级：IP 65
• 支持 NRTK/PPP/PPP-RTK
• 可提供不同颜色或特殊涂料以增强防腐性能
• 尺寸为公制和英制；轴类型：键槽轴或花键轴

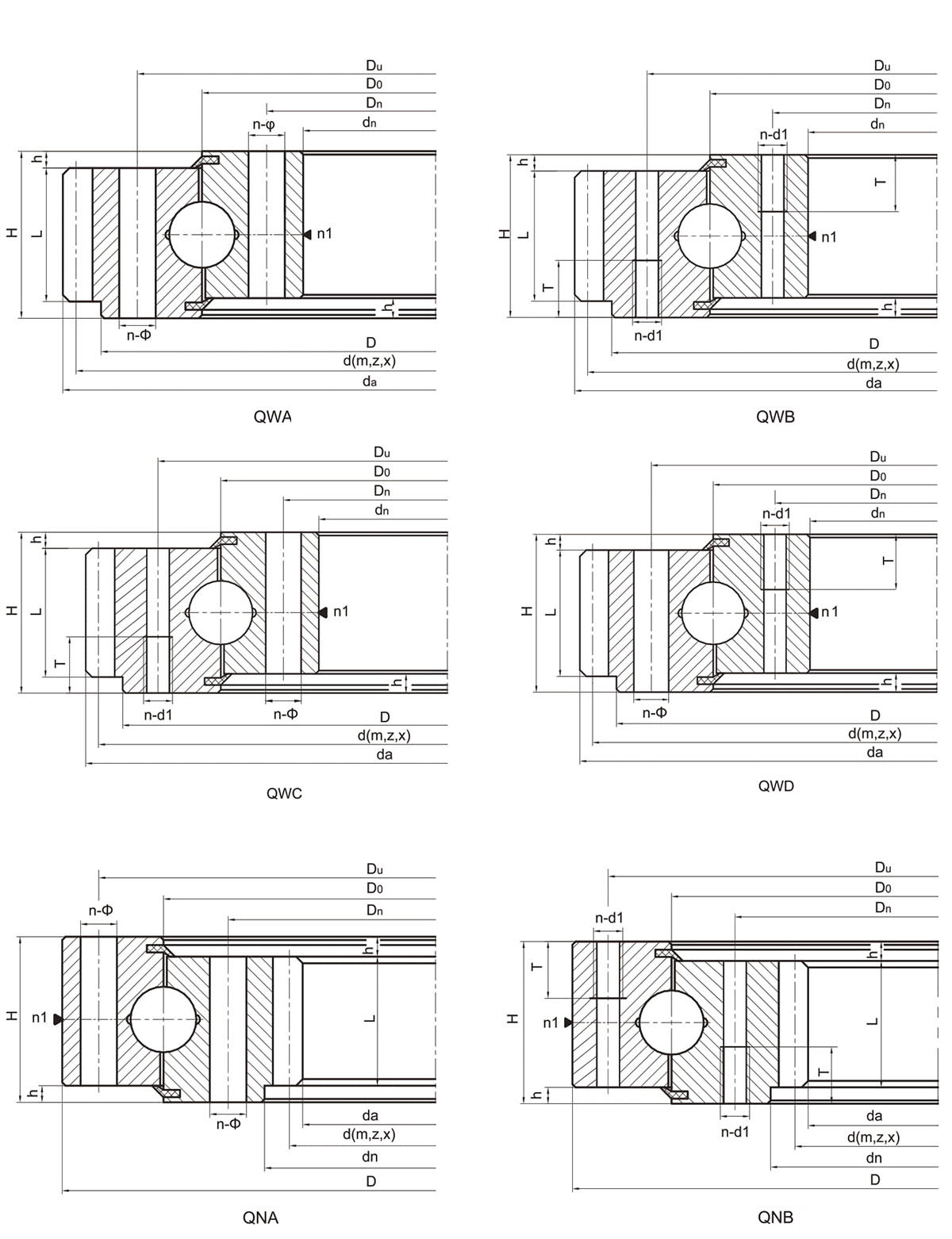

序列号	型号 QW、QN、QU系列	外形尺寸				安装孔尺寸							结构尺寸			齿轮参数
		外齿轮类型		内齿轮类型		H	Du	Dn	n	通孔	螺丝孔			n1 油杯数量	h	L	m 模数	外齿轮 x=-0.5			内齿轮 x=+0.5
		D	dn	D	dn	H	Du	Dn	n	A型 Ø	B、C、D型 d1	T	da	n1 油杯数量	h	L	m 模数	Z 齿数	质量千克	da	Z 齿数	质量千克
1	280.16 280.16A 315.16	360	198	362	200	60	328	232	10	15	M14	28	2	10	44	3.5	385	109	29	178.5	52	27
2	315.16 315.16A	395	233	397	235	60	363	267	12	15	M14	28	2	10	44	4	423.5	120	34	213.5	62	31
3	355.16A	435	273	437	275	60	403	307	12	15	M14	28	2	10	44	4.5	462	105	37	252	73	34
4	355.20 355.20A	446	262	448	264	60	410	300	10	17	M16	24	2	10	40	3	468	113	40	246	84	39
5	400.16 400.16A	480	318	482	320	60	448	352	12	15	M14	28	2	10	44	3.5	504	143	45	297.5	86	42
6	400.20 400.20A	490	307	493	310	60	455	345	12	17	M16	24	2	10	40	4	512	127	47	280	73	44
7	450.16 450.16A	530	368	532	370	60	498	402	12	15	M14	28	2	10	44	3.5	553	157	51	346.5	100	50
8	450.20 450.20A	544	354	546	354	70	508	392	12	17	M16	30	2	10	50	4	572	142	65	325	83	62
9	500.20 500.20A	594	404	596	404	70	558	442	14	17	M16	30	2	10	50	4	624	155	74	375	95	70
10	560.20 560.20A	654	464	656	468	70	618	502	14	17	M16	30	2	10	50	4	680	169	79	440	111	76
11	630.20 630.20A	724	534	726	538	70	688	572	16	17	M16	30	2	10	50	4	748	186	86	515	129	84
12	630.20 630.20A	724	534	726	538	70	688	572	16	17	M16	30	2	10	50	5	755	150	88	505	102	86
13	710.20 710.20A	804	614	806	618	70	768	652	18	17	M16	30	2	10	50	5	835	166	98	590	120	96
14	800.20 800.20A	894	704	896	708	80	858	742	20	17	M16	30	2	10	60	5	925	185	108	670	138	106
15	900.20 900.20A	994	804	996	808	80	958	842	20	17	M16	30	2	10	60	5	1025	205	118	770	158	116
16	1000.20 1000.20A	1094	904	1096	908	80	1058	942	24	17	M16	30	2	10	60	5	1125	225	128	870	178	126
17	1120.20 1120.20A	1214	1024	1216	1028	80	1178	1062	24	17	M16	30	2	10	60	6	1245	208	138	995	172	136
18	1250.20 1250.20A	1354	1164	1356	1168	90	1318	1192	28	17	M16	30	2	10	70	6	1385	231	148	1135	195	146
19	1400.20 1400.20A	1504	1314	1506	1318	90	1468	1342	32	17	M16	30	2	10	70	6	1535	256	158	1285	220	156
20	1600.20 1600.20A	1704	1514	1706	1518	90	1668	1542	36	17	M16	30	2	10	70	6	1735	289	168	1485	253	166

应用领域

我公司的产品适用于众多行业

太阳能场
港口机械

港口机械
自动化

自动化
挖掘

挖掘
机械

机械
